Fluxograma

Esta tela é utilizada para gerenciar, criar e editar fluxogramas associados aos processos produtivos, administrativos ou de outro tipo dentro do sistema.

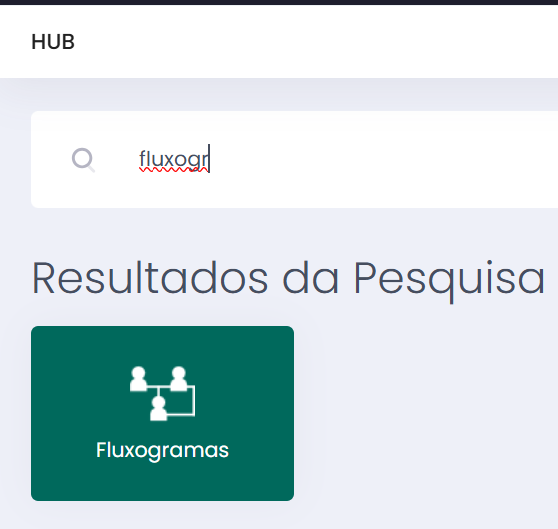

Para acessar a tela pelo Hub principal do sistema basta digitar fluxograma.

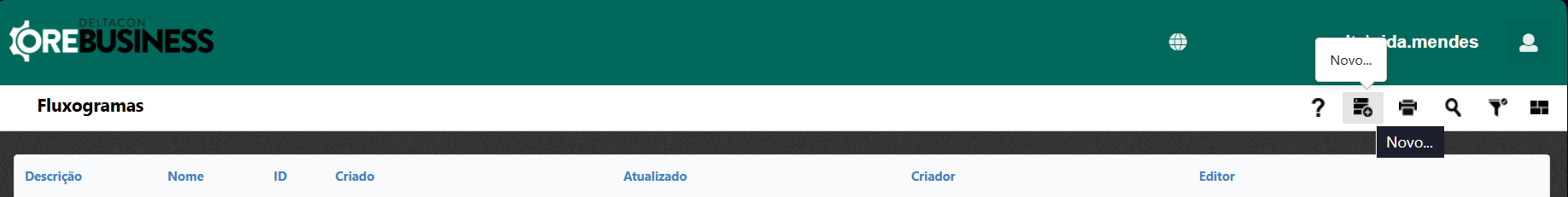

Para cadastrar um fluxograma o usuário deverá clicar no ícone .

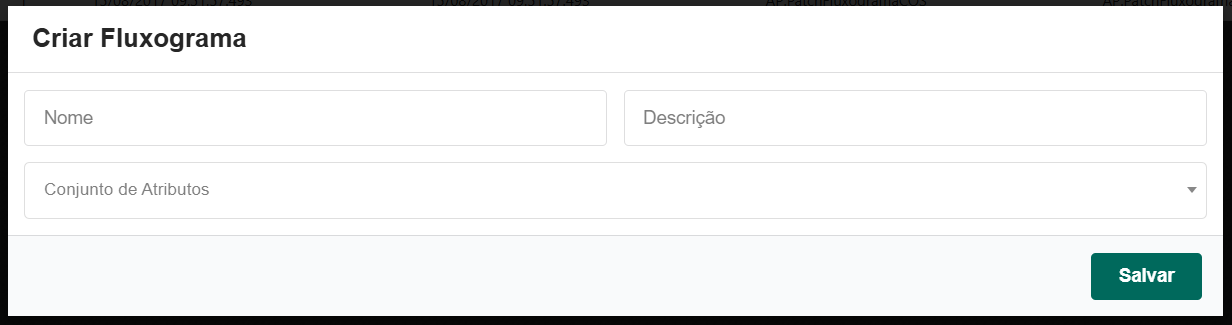

Na tela que abrir o usuário deverá informar:

• Nome - Nome identificador do fluxograma. Deve ser único e claro, como “Montagem Linha A” ou “Processo de Corte”.
• Descrição - Texto descritivo com o objetivo ou finalidade do fluxograma. Por exemplo: “Representa o processo de montagem da célula A.
• Conjunto de atributos - Seleção de um conjunto pré-definido de atributos ou parâmetros a serem aplicados ao fluxograma (ex: tipos de atividades, responsáveis, tempo estimado etc.). Este conjunto define a estrutura lógica e de dados que será utilizada no desenho do fluxograma.

Após o preenchimento clique em salvar.

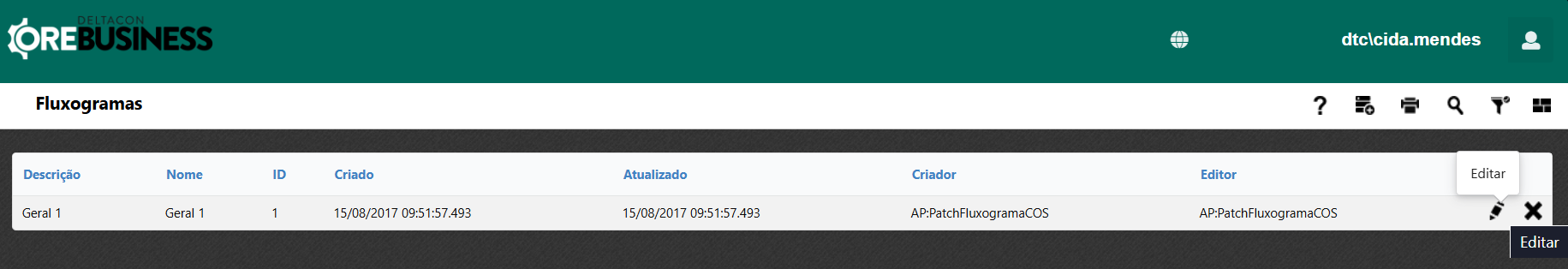

Ao visualizar o cadastro, deverá editar o fluxograma para informar os passos deste.

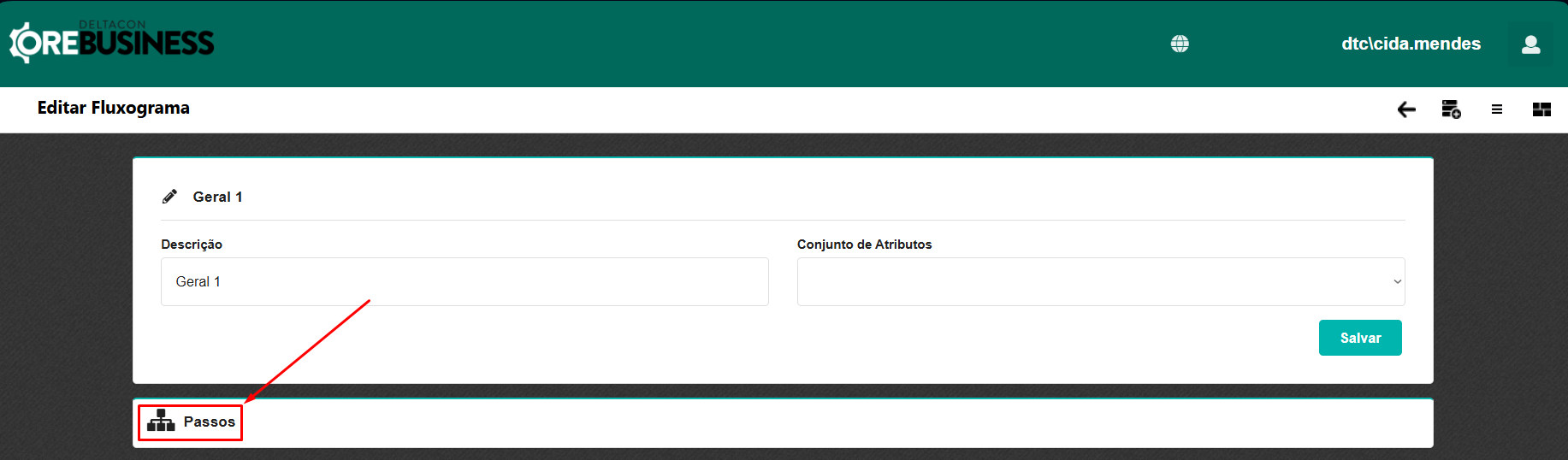

Na edição do fluxograma deverá clicar em passos para definir os passos que o fluxograma terá.

Nos passos existem algumas ações que podem ser realizadas como:

• Editar situação selecionada - Editar o passo selecionado. Caso não haja passos ainda, ele estará inativo.
• Adicionar novo passo - Adicionar passo ou elemento relacionado a um passo existente.
• Adicionar situação inicial - Adicionar passo inicial ou elemento relacionado ao fluxograma.
• Remover Situação inicial - Remove a situação inicial do fluxograma.

Após a inclusão dos passos clique em salvar.
